IT PV - 2 : Règles sur les installations électriques

2.1Installations électriques

L’installation PV et le raccordement au réseau sont réalisés de façon à prévenir les risques d’incendie ou d’explosion d’origine électrique, et d’électrisation. Les installations réalisées selon les guides UTE C 15-712-1, relatif aux installations photovoltaïques basse tension raccordées au réseau public de distribution, UTE C 15-712-2, relatif aux installations autonomes, et selon la norme NF C14-100 pour le raccordement au réseau public de distribution d’électricité, sont présumées satisfaire ces exigences.

Les canalisations des installations PV ne sont pas des canalisations étrangères au bâtiment.

Les canalisations répondent aux exigences du paragraphe 512-2-11 de la norme NF C 15-100 pour ce qui concerne les conditions d’influence externes.

2.2Mesures de protection

§ 1 : Pour éviter tout risque de choc électrique dans un bâtiment équipé d’une installation photovoltaïque, toutes les dispositions suivantes sont respectées :

• Des dispositifs de coupure pour l’intervention des services de secours sont installés. Les commandes de ces dispositifs sont regroupées en un même lieu ;
• Les commandes de ces dispositifs de coupure sont également regroupées avec la commande de la coupure du réseau de distribution, pour permettre d’une part la coupure du réseau de distribution et d’autre part la coupure du circuit de production (parties AC et DC). (N.B. les AGCP des circuits de distribution et de production peuvent réaliser cette fonction, pour la partie AC uniquement). Toutefois, dans le cas d’un bâtiment existant, les commandes peuvent ne pas être regroupées. Dans ce cas, une signalétique appropriée est apposée ;
• La coupure du circuit DC est pilotée à distance depuis une commande (électrique ou pneumatique). Dans le cas d’un bâtiment existant, cette coupure peut être réalisée au moyen d’une commande mécanique ou pneumatique accessible, de plain pied, de l’extérieur du bâtiment par les services publics de secours et agissant directement au niveau des boites de jonction photovoltaïques ;
• Un système de report d’information situé à proximité immédiate de la commande de coupure de l’installation de production photovoltaïque témoigne de la mise hors tension effective de l’installation ;
• La coupure du circuit DC s’effectue au plus près des modules photovoltaïques, et en tout état de cause en amont des locaux et dégagements accessibles au public par un dispositif électromécanique.

Schéma de l’installation dans le cas de la vente totale :

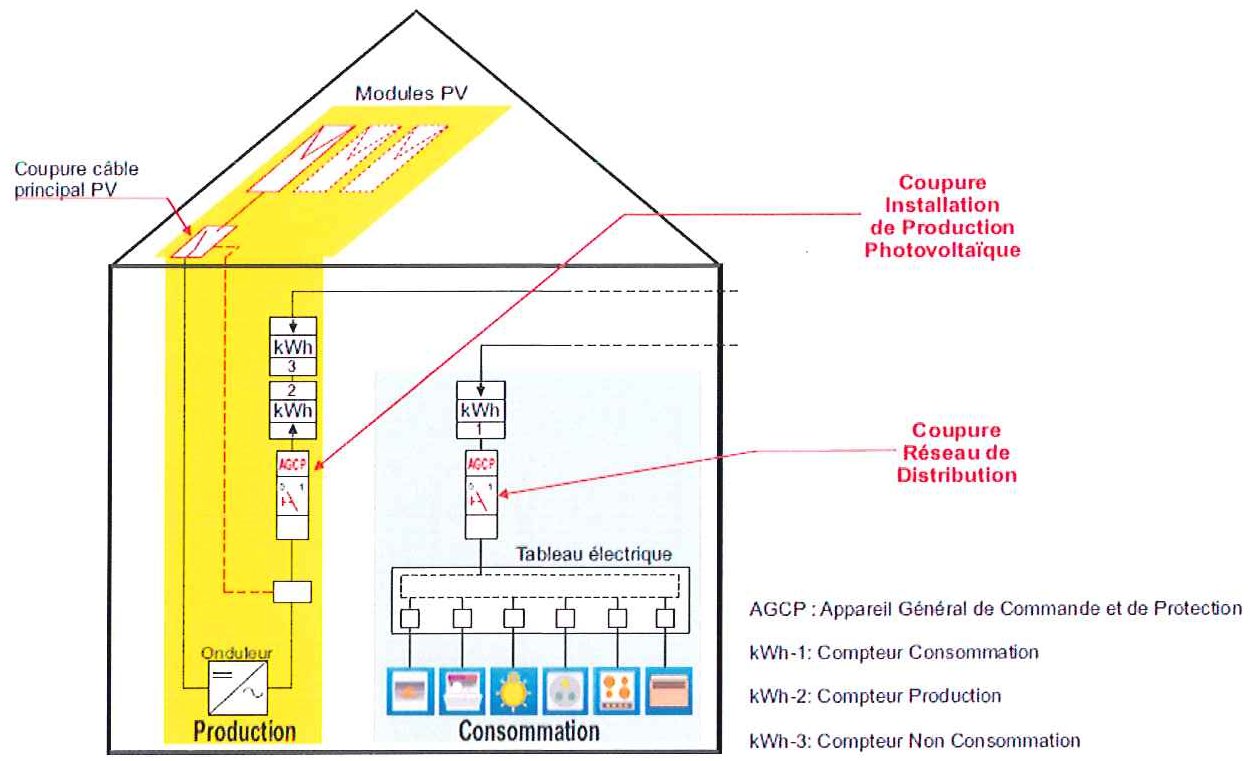

Une commande unique pour l’AGCP production et la coupure de la partie DC

Schéma du document officiel, page 57 du relevé des avis de la CCS du 7 février 2013

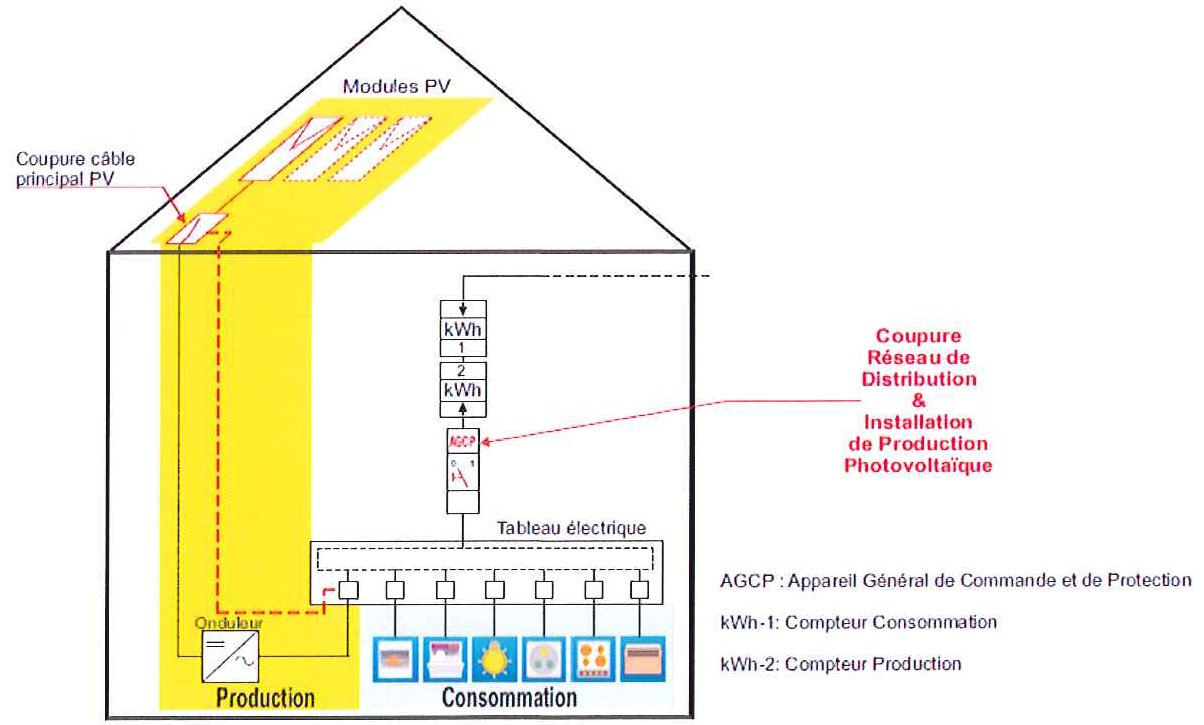

Schéma de l’installation électrique dans le cas de la vente partielle:

Une commande unique pour l’AGCP et la coupure de la partie DC

Schéma du document officiel, page 57 du relevé des avis de la CCS du 7 février 2013

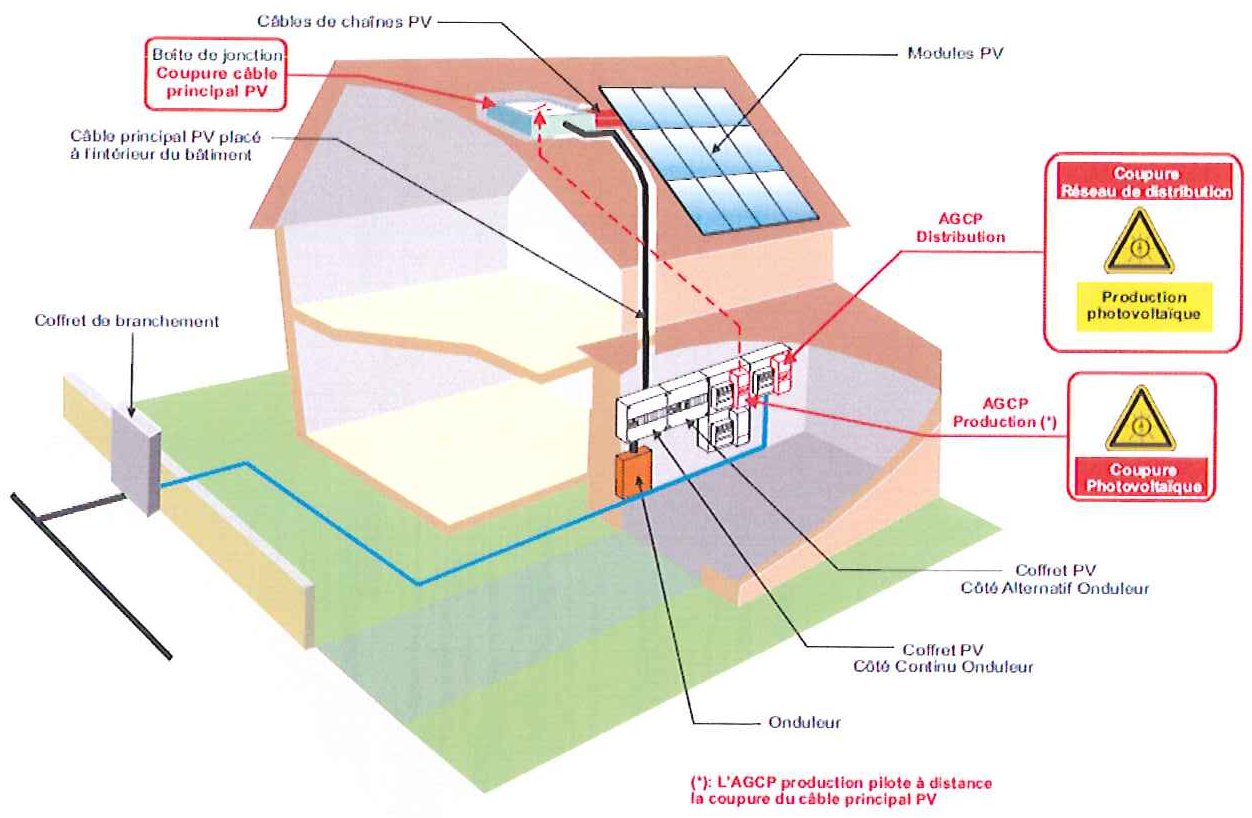

Illustration de la position des organes PV dans le cas d’une construction neuve :

Les commandes de coupure (AGCP) sont regroupées

Schéma du document officiel, page 58 du relevé des avis de la CCS du 7 février 2013

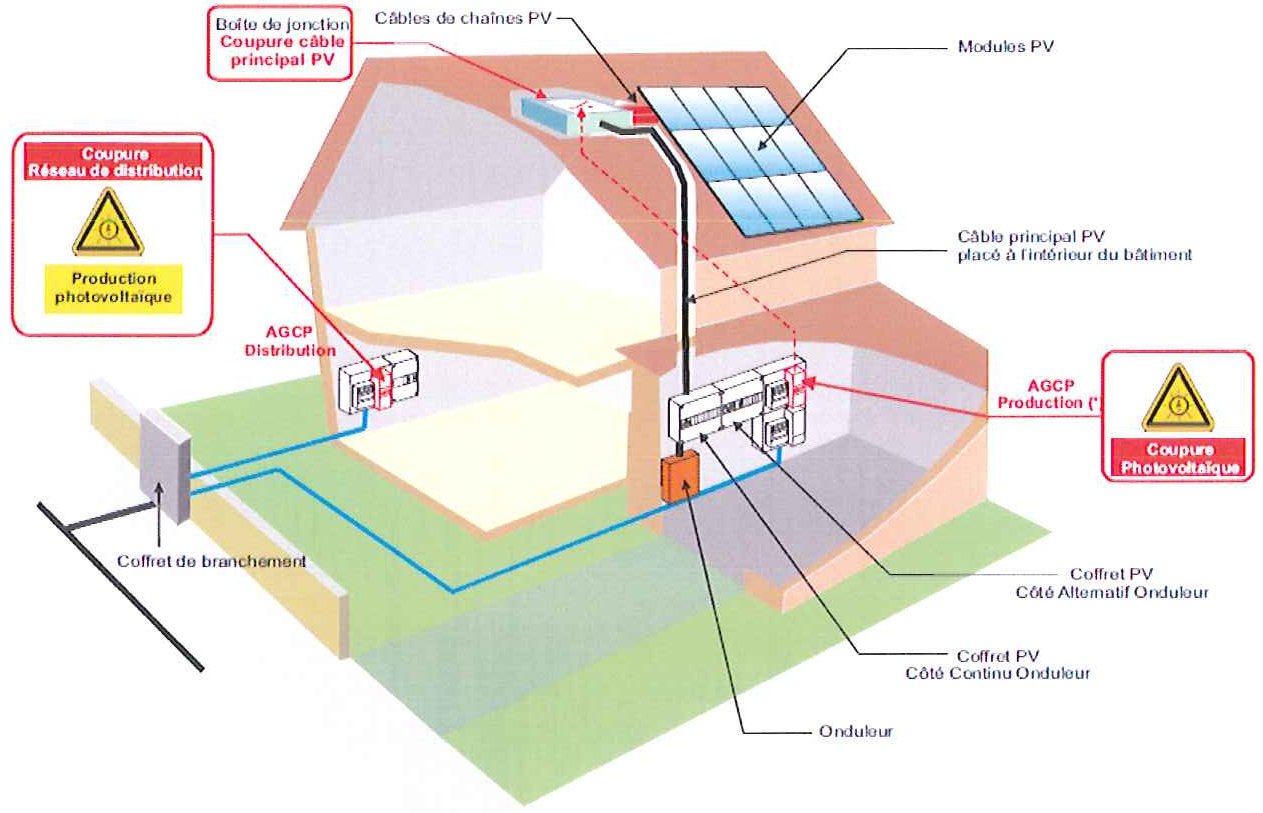

Illustration de la position des organes PV dans le cas d’une construction existante :

Les commandes de coupure (AGCP) ne sont pas regroupées

Schéma du document officiel, page 59 du relevé des avis de la CCS du 7 février 2013

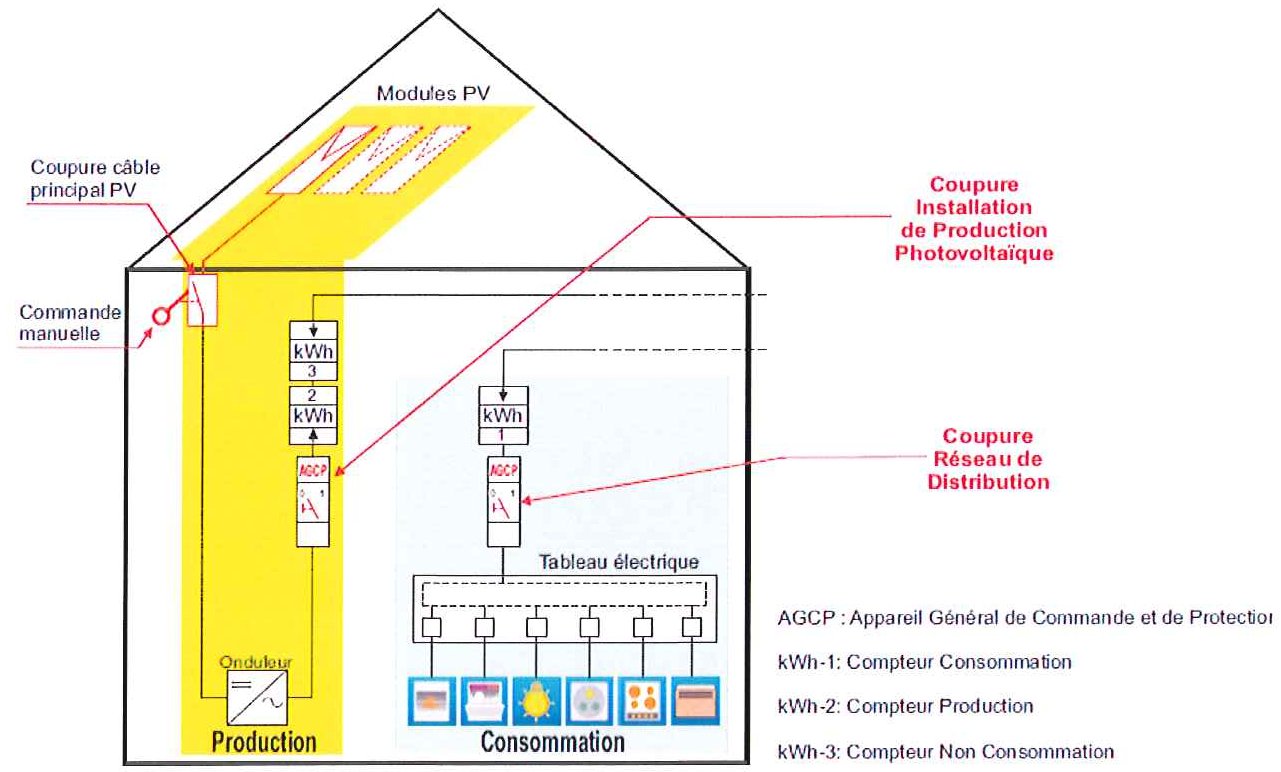

Schéma des installations électriques dans le cas d’un bâtiment existant, équipé d’une coupure extérieure accessible aux services publics de secours

Schéma du document officiel, page 59 du relevé des avis de la CCS du 7 février 2013

§ 2 : L’absence de coupure sur le circuit DC est acceptée sous réserve du respect de l’une des dispositions suivantes:

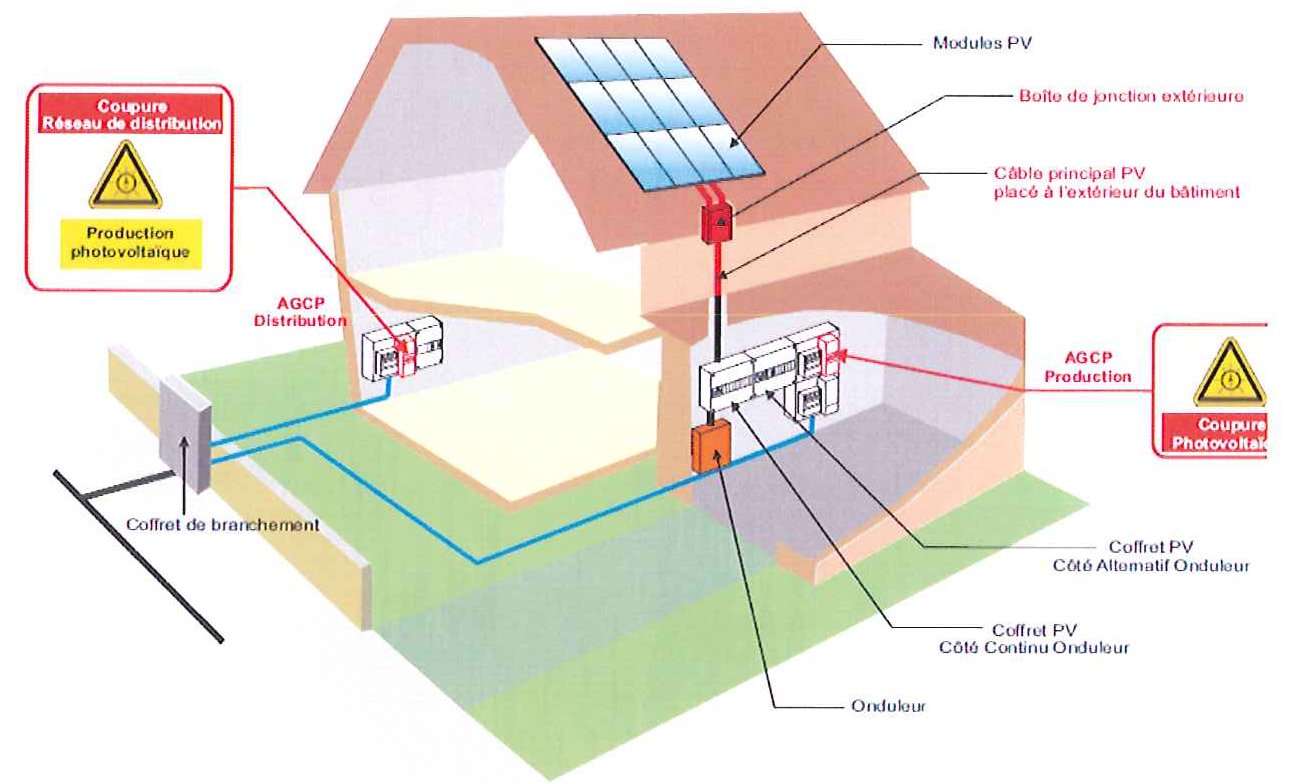

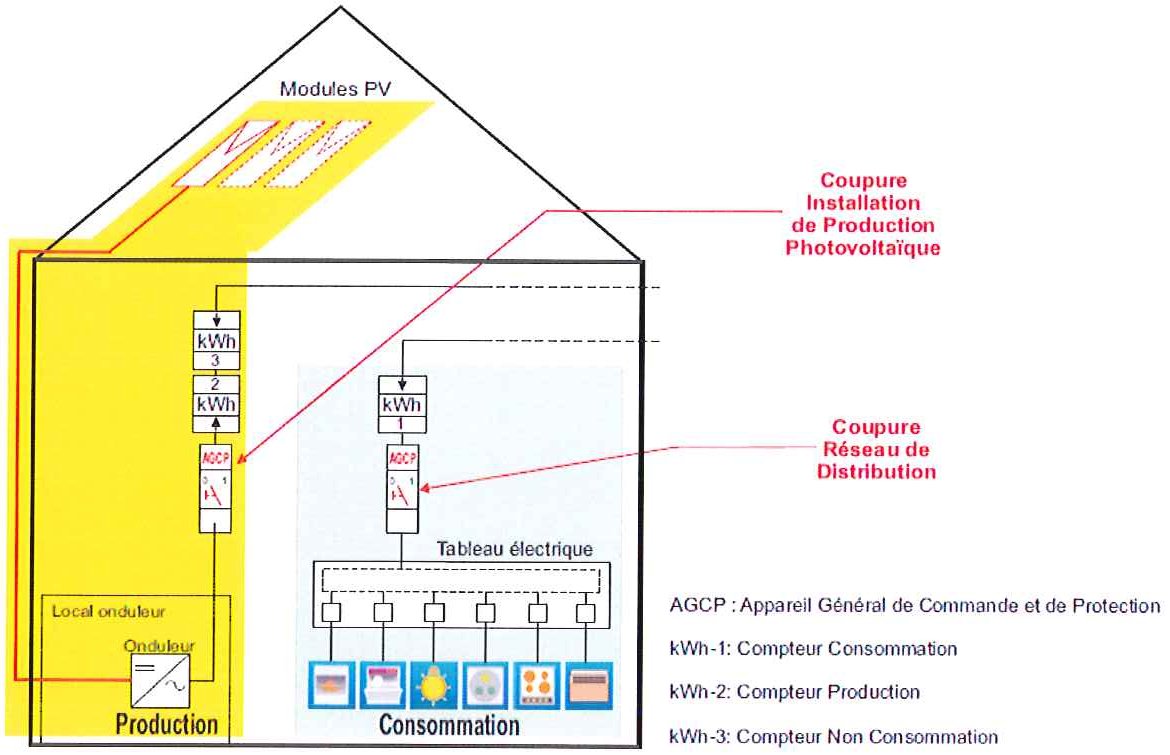

• Les câbles DC cheminent en extérieur, et pénètrent directement dans chaque local technique onduleur du bâtiment (cf. les deux schémas ci-dessous). Ces câbles en extérieur cheminent sous protection mécanique s’ils sont accessibles et aucun câble n’est positionné horizontalement au dessous d’un ouvrant

Schéma du document officiel, page 60 du relevé des avis de la CCS du 7 février 2013

Schéma du document officiel, page 61 du relevé des avis de la CCS du 7 février 2013

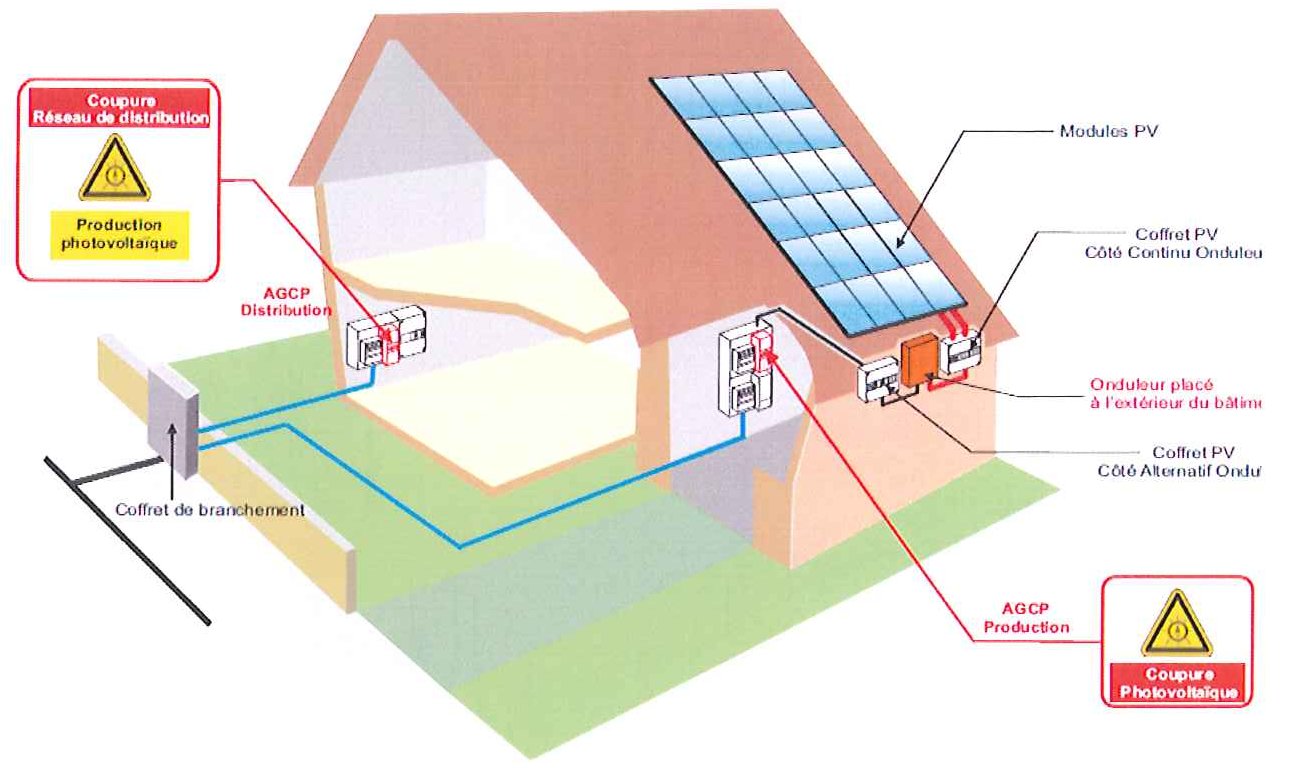

• Les onduleurs sont positionnés à l’extérieur, protégé(s) de toute agression extérieure (chocs, intempéries etc.), au plus près des modules, sans pénétration de câbles DC dans la construction (cf. schéma ci-dessous)

Schéma du document officiel, page 61 du relevé des avis de la CCS du 7 février 2013

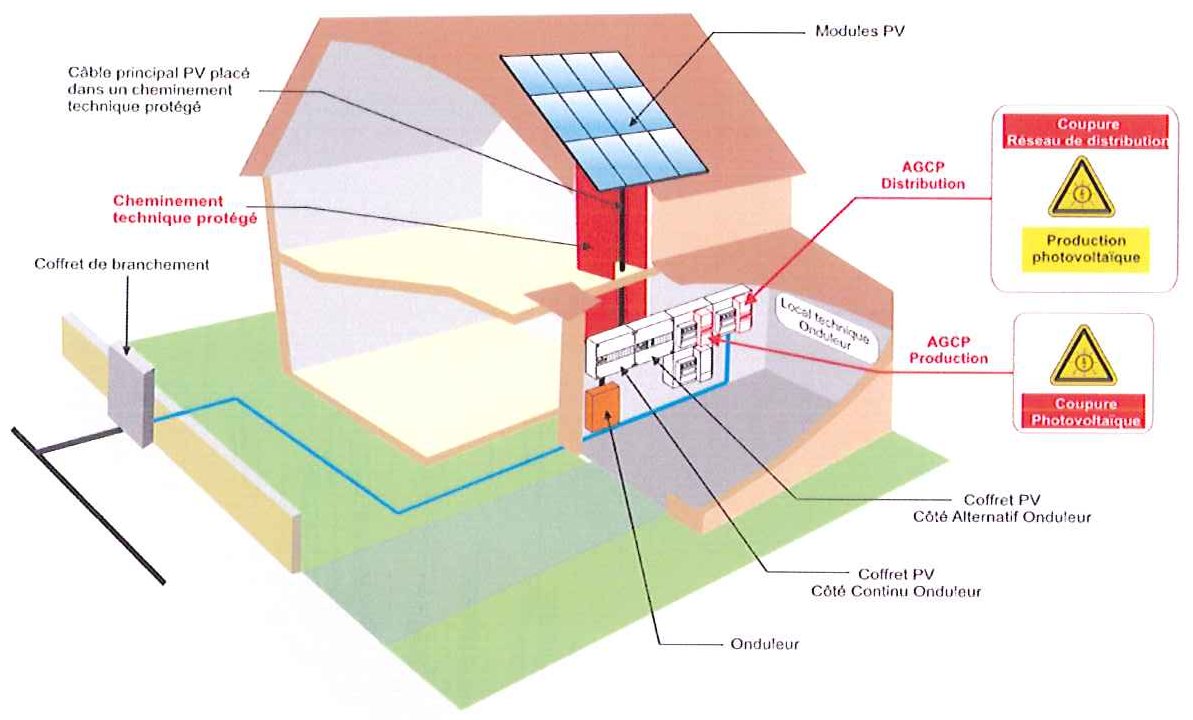

• Les câbles DC cheminent à l’intérieur du bâtiment jusqu’au local technique onduleur(s), et sont placés dans des cheminements techniques protégés de degré coupe-feu égal au degré de stabilité du bâtiment, avec un minimum de 30 minutes (EI 30) (cf. schéma ci-dessous)

Schéma du document officiel, page 62 du relevé des avis de la CCS du 7 février 2013

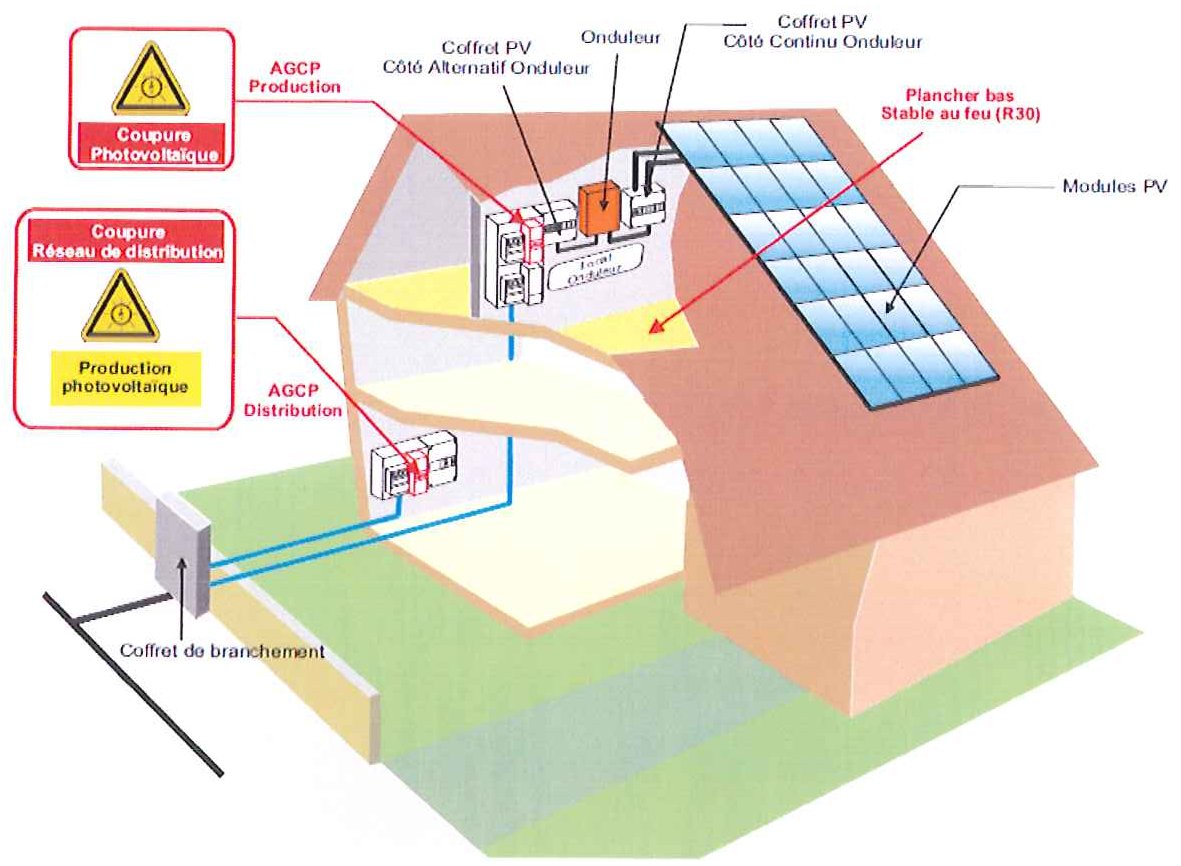

• Les câbles DC cheminent uniquement dans le volume où se trouvent les onduleurs. Ce volume, qui ne constitue pas un local technique onduleur(s), est situé à proximité immédiate des modules photovoltaïques. Le plancher bas de ce volume est stable au feu de même degré que la stabilité du bâtiment avec un minimum de 30 minutes (R30) (cf. schéma ci-dessous)

Schéma du document officiel, page 63 du relevé des avis de la CCS du 7 février 2013

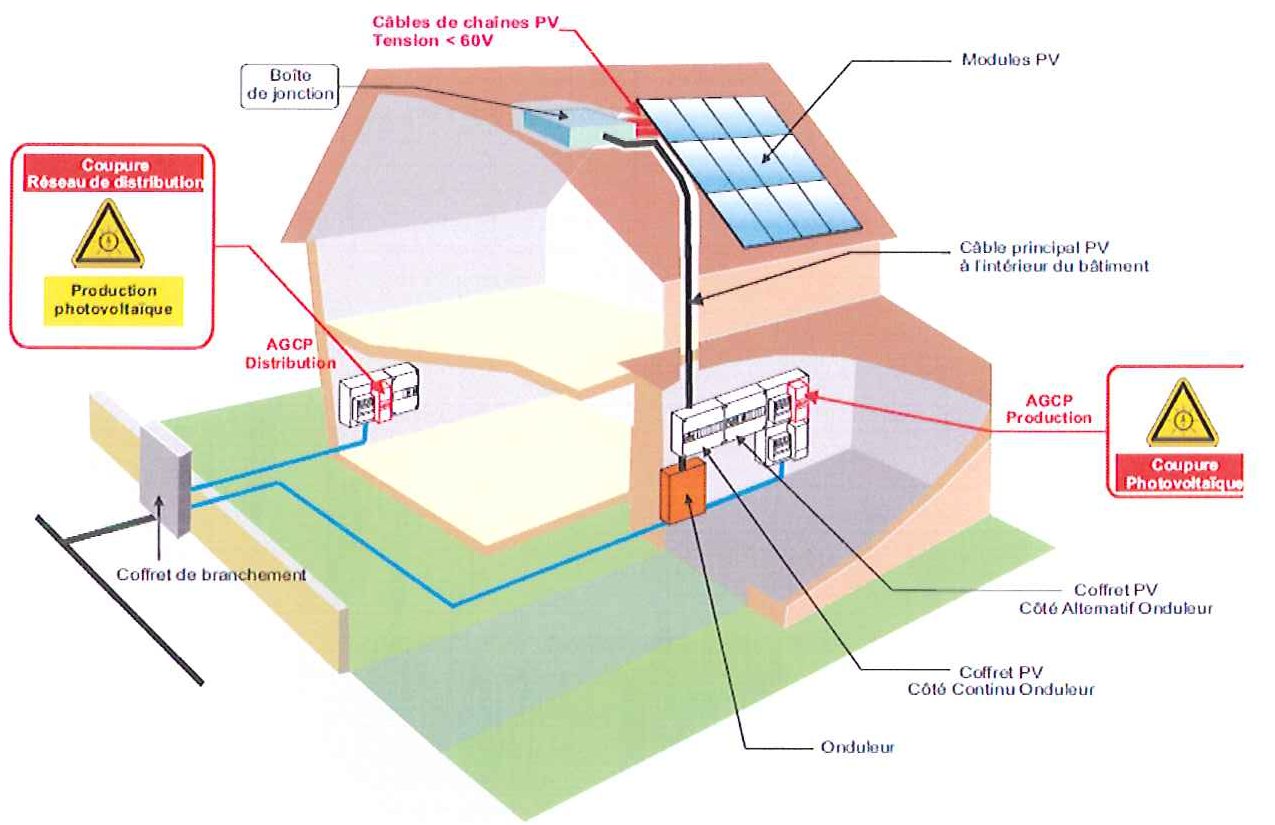

• La tension maximale des chaînes photovoltaïques en circuit ouvert est inférieure à 60V DC (cf. schéma ci-dessous)

Schéma du document officiel, page 64 du relevé des avis de la CCS du 7 février 2013

§ 3 : Des dispositions complémentaires, conformes aux prescriptions du guide UTE C15-712-1, permettant d’abaisser la tension entre deux points sur l’ensemble de l’installation DC à une valeur inférieure à 60 V DC, sont autorisés sans se substituer aux dispositifs prévus au §1 et au § 2.

2.3Signalétique

Plusieurs signalétiques relatives à l’installation photovoltaïque sont mises en place :

• Un plan schématique de l’installation est apposé à proximité de l’AGCP de production.
• Les onduleurs portent le marquage suivant :

Schéma du document officiel, page 65 du relevé des avis de la CCS du 7 février 2013

• Les organes de coupures disposent des signalétiques suivantes :
• Cas de la vente totale :

Schéma du document officiel, page 65 du relevé des avis de la CCS du 7 février 2013

Sur l’AGCP distribution

Schéma du document officiel, page 65 du relevé des avis de la CCS du 7 février 2013

Sur l’AGCP production

• Cas de la vente partielle et autoconsommation

Schéma du document officiel, page 66 du relevé des avis de la CCS du 7 février 2013

• Cas des sites isolés

Schéma du document officiel, page 66 du relevé des avis de la CCS du 7 février 2013

• Signalétique informant les services de secours de(s) la disposition(s) retenue(s) :

Signalétique	Commentaire
Câble d.c. PV sous tension dans les parties accessibles au public sous chemin technique	Une (voire plusieurs) de ces signalétiques précise aux services de secours que la sécurité repose sur une (ou plusieurs) des dispositions constructives.
Câble d.c. PV sous tension à l’extérieur du bâtiment
Câble d.c. PV sous tension et onduleur(s) en extérieurs du bâtiment
Câble d.c. PV sous tension uniquement dans le local onduleur
Câble d.c. PV dans les parties accessibles sous tension inférieure à 60 V	Cette signalétique précise aux services de secours que la sécurité est assurée en raison de l’utilisation d’une tension d.c. ≤ 60 V
Coupure des câbles d.c. PV sous tension située sur la façade XXXX	Cette signalétique correspond à la possibilité d’une coupure par « commande à perche ». Elle précise l’emplacement de cette commande. Cette signalétique est apposée à coté de l’AGCP production (ou AGCP de production et distribution)
Site non raccordé au réseau	Cette signalétique précise aux services de secours qu’ils sont en présence d’une installation PV autonome (site non raccordé au réseau public de distribution électrique).
	Cette signalétique précise aux services de secours que la sécurité repose sur une ou des dispositions de coupure. Le report d’information assuré par l’extinction d’un voyant blanc indique que l’appareil a effectivement coupé l’arrivée PV.
	Cette signalétique précise aux services de secours que la sécurité repose sur une ou des dispositions de coupure. Le report d’information assuré par l’extinction d’un voyant blanc indique que l’appareil a effectivement coupé l’arrivée PV et l’arrivée batterie si celle-ci a une tension supérieure à 60V.
	Cette signalétique correspond à la possibilité d’abaisser tous les câbles d.c. PV à une tension au moins inférieure à 60V. Il n’y a donc pas de risque électrique de l’intervention sur TOUT le bâtiment. Cette signalétique est apposée à coté de l’AGCP de production.

• Les emplacements du ou des locaux techniques onduleurs sont signalés sur les plans du bâtiment destinés à faciliter l’intervention des secours.
• Le pictogramme dédié au risque photovoltaïque est apposé de façon visible sans ambiguïté :
• à l’extérieur du bâtiment à l’accès des secours ;
• sur le plan du bâtiment destiné à faciliter l’intervention des secours;
• aux accès aux volumes et locaux abritant les équipements techniques relatifs à l’énergie photovoltaïque ;
• sur les câbles DC tous les 5 mètres.

Schéma du document officiel, page 68 du relevé des avis de la CCS du 7 février 2013

• La nature et les emplacements des installations photovoltaïques sont indiqués sur les consignes de protection contre l’incendie.
