IT PV - 1 : Généralités

1.1Terminologie

Cellule photovoltaïque : dispositif photovoltaïque fondamental pouvant générer de l’électricité lorsqu’il est soumis au rayonnement solaire, quel que soit l’ensoleillement.

Module photovoltaïque : plus petit ensemble de cellules solaires interconnectées, générant un courant continu et pouvant être connecté à d’autres modules en série et/ou en parallèle. Il peut être placé sur le bâtiment ou être intégré à des éléments de construction (façades, toitures, garde-corps, stores, tuiles, …).

Panneau photovoltaïque : forme la plus couramment utilisée des modules, constituée généralement d’un cadre métallique, d’un verre trempé, de cellules photovoltaïques reliées par de fins fils de cuivre, d’une résine d’encapsulage et comprenant en sous face un boîtier de connexion et des câbles de raccordement.

Procédé photovoltaïque : ce terme définit l’ensemble comprenant le module photovoltaïque, son support, ainsi que l’isolant si ce dernier est présent.

Chaîne photovoltaïque : circuit dans lequel des modules photovoltaïques (PV) sont raccordés en série afin de former des ensembles de façon à générer la tension de sortie spécifiée. Une chaîne PV est également appelée dans le jargon professionnel « string ».

Champ photovoltaïque : circuit raccordant en parallèle plusieurs chaînes PV. Le champ constitue donc l’intégralité des cellules PV d’une installation.

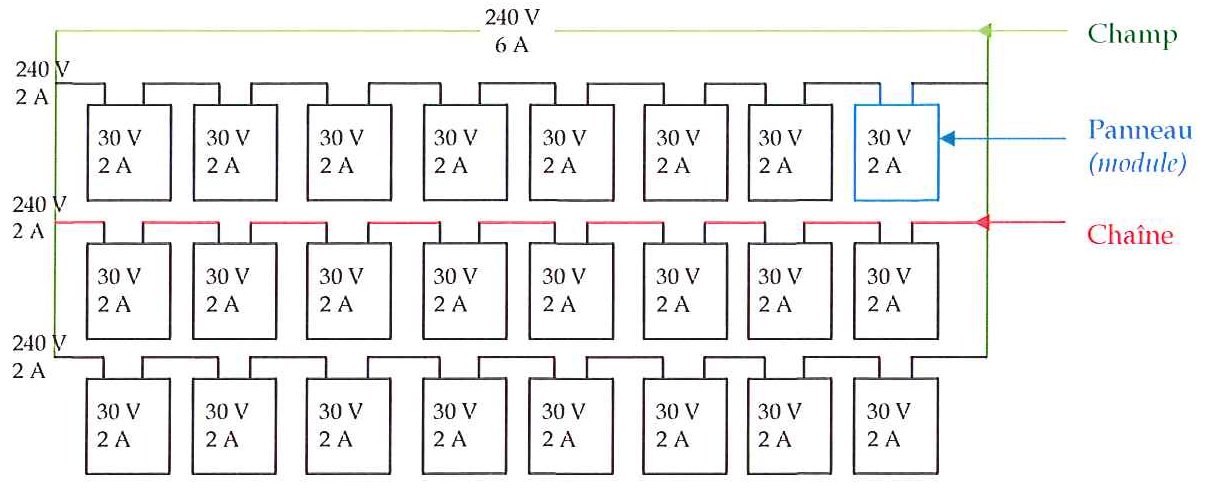

Exemple de schéma :

Schéma du document officiel, page 53 du relevé des avis de la CCS du 7 février 2013

Câbles DC : câbles de courant continu (Direct current), situés entre les modules et l’onduleur.

Câbles AC : câbles de courant alternatif, situés en aval de l’onduleur.

Boîtier de jonction : enveloppe dans laquelle toutes les chaînes sont reliées électriquement et où peuvent être placés les dispositifs de protection.

Onduleur : appareil ayant pour fonction de convertir le courant continu, produit par les panneaux photovoltaïques, en courant alternatif.

AGCP : appareil général de commande et de protection ayant principalement une fonction de coupure de l’énergie électrique.

AGCP production (côté photovoltaïque) : dispositif de coupure situé entre l’onduleur et le réseau de distribution public (ERDF). Il ne coupe pas directement l’alimentation en courant continu situé entre les panneaux photovoltaïques et l’onduleur. Cependant, il peut piloter à distance cette coupure lorsque cette dernière est exigée.

AGCP de distribution (côté branchement ERDF) : dispositif principal permettant de couper l’alimentation électrique d’un bâtiment provenant du réseau.

1.2Description et fonctionnement d’une installation

Une installation photovoltaïque est constituée des organes suivants :

• un ensemble de modules ;
• des boîtiers de jonction faisant la liaison entre les différents modules et chaînes PV ;
• des câbles DC;
• un ou plusieurs onduleurs ;
• des câbles AC connectés ou non au réseau de distribution ;
• des organes de coupures (AGCP) ;
• des compteurs d’énergie ;
• exceptionnellement des batteries.

Il existe trois installations différentes :

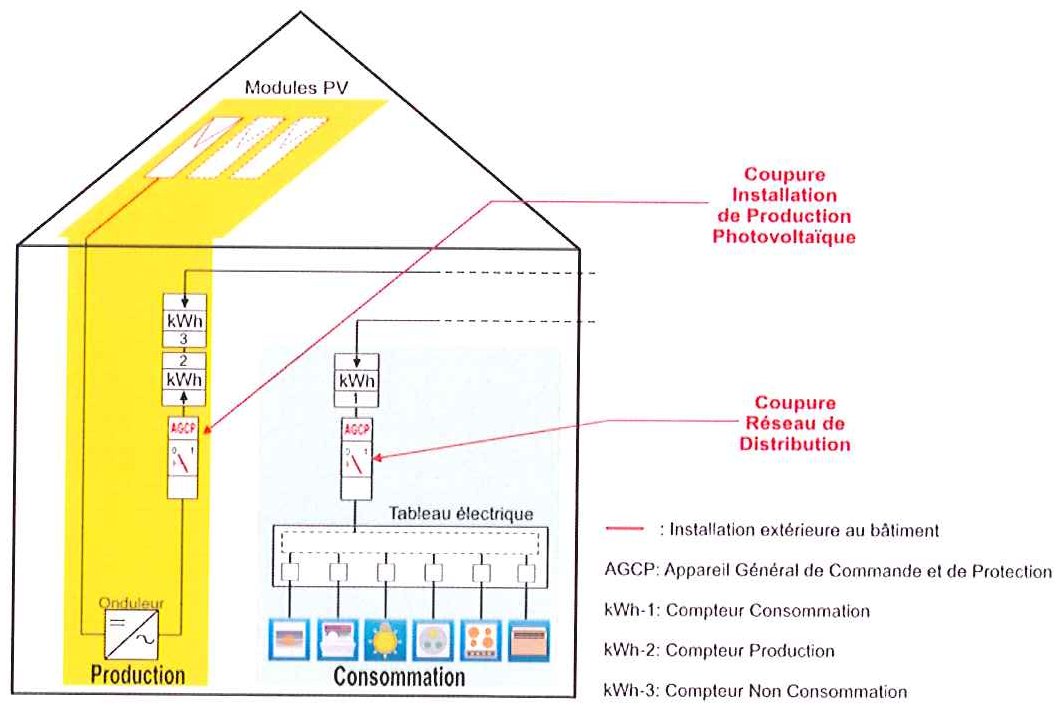

• la vente totale: l’intégralité de l’électricité produite est vendue et injectée dans le réseau de distribution public. Ces installations sont obligatoirement équipées d’un AGCP de distribution et d’un AGCP de production.

Schéma du document officiel, page 54 du relevé des avis de la CCS du 7 février 2013

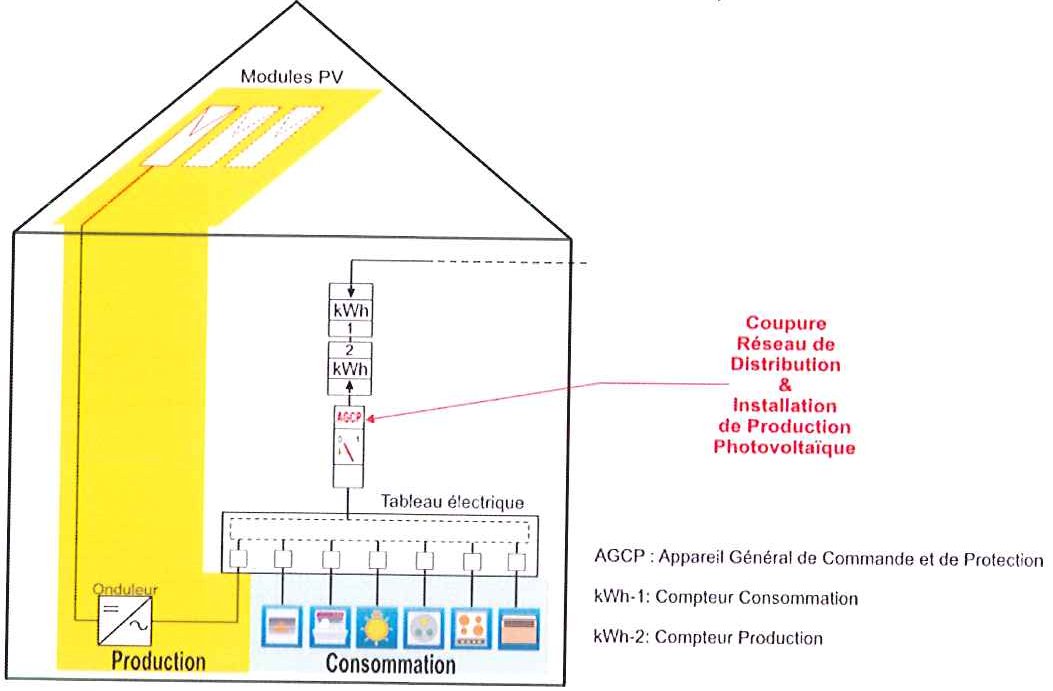

• la vente partielle et autoconsommation : l’électricité produite est consommée par le bâtiment, le surplus étant vendu et injecté dans le réseau de distribution public (ERDF). Ces installations ne disposent que d’un seul AGCP ;

Schéma du document officiel, page 55 du relevé des avis de la CCS du 7 février 2013

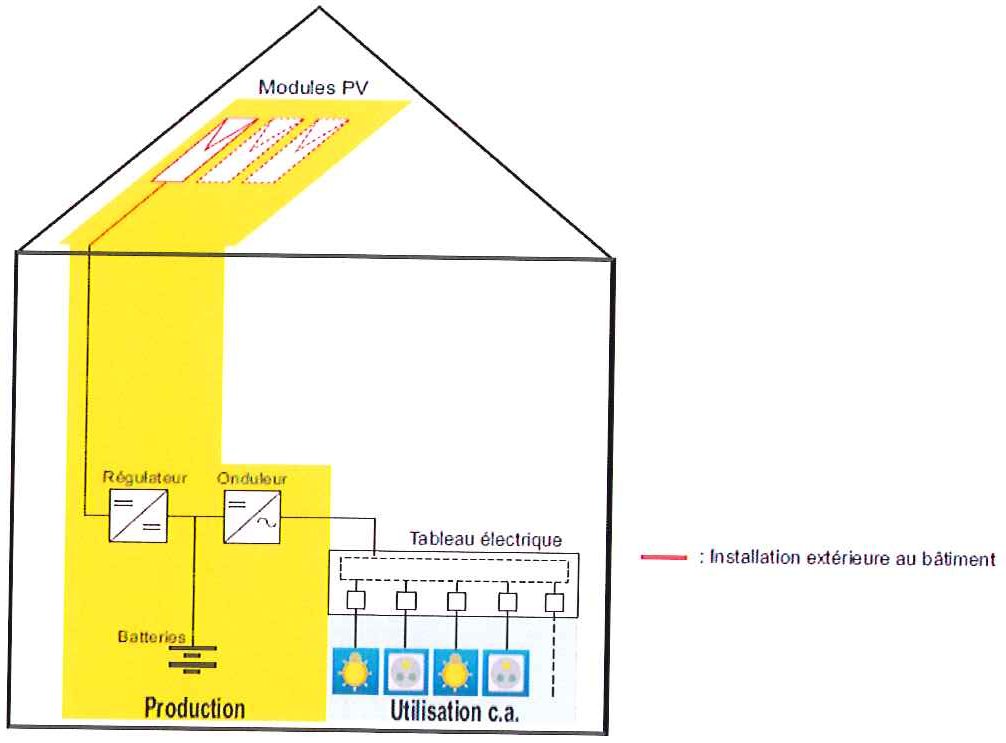

• le site isolé : ces installations concernent des bâtiments qui ne sont pas reliés à un réseau de distribution. La seule source électrique provient des panneaux PV. Des batteries stockent l’énergie produite. Le réseau consommation, issu de cette production, est réalisé soit en courant continu basse tension, soit en courant alternatif.

Schéma du document officiel, page 55 du relevé des avis de la CCS du 7 février 2013

N.B.: ces trois schémas de principe ne font pas figurer les mesures de protection prescrites dans la suite de ce document
