IT 249 - 3 : Solutions constructives sans C + D

Des dispositions doivent être prises visant à éviter le passage des flammes ou des gaz chauds par la jonction façade-planchers pendant au moins 15 minutes.
Cette exigence est obtenue :
― soit par la réalisation des dispositions identiques à celles associées à la règle du C + D ;
― soit par la mise en œuvre, entre le nez de plancher et la façade, d'un calfeutrement continu sur la longueur de la façade.

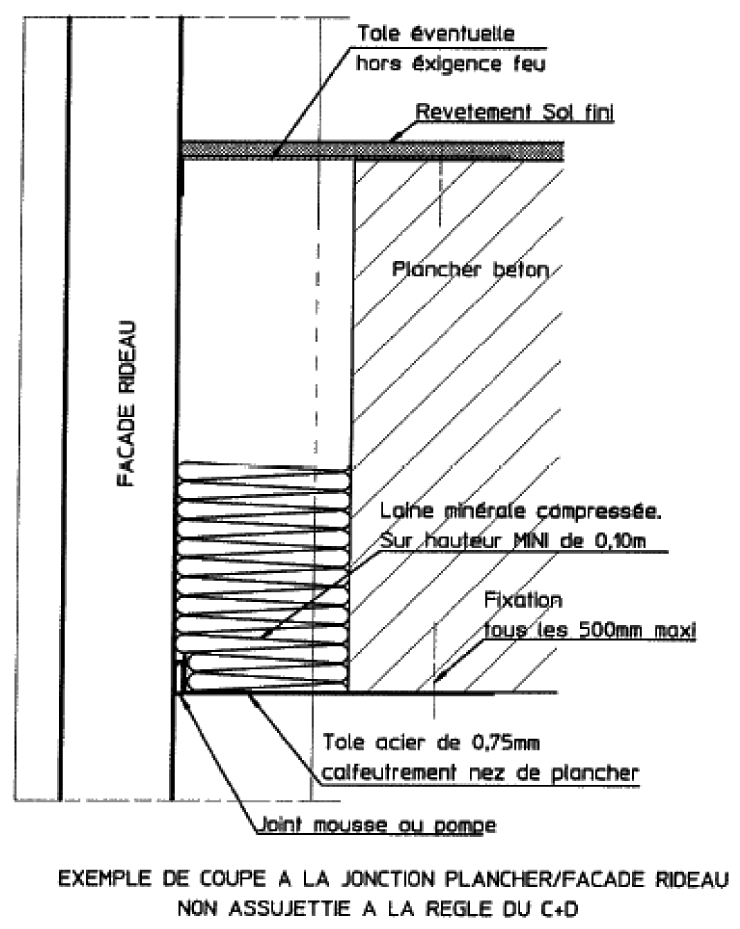

Ce calfeutrement est réalisé par un bourrage à refus en laine minérale de verre ou de roche, sur une hauteur d'au moins 0,10 m. Ce bourrage doit être soutenu par une tôle en acier d'au moins 0,75 mm d'épaisseur, fixée à la sous-face du plancher par des fixations en acier prévues tous les 500 mm maximum. L'aboutage des tôles peut être réalisé par recouvrement ou éclissage. La jonction entre cette tôle et la façade est réalisée par mastic sur fond de joint (figure 23).
Toutefois, lorsque la distance entre le plancher et la façade n'excède pas 30 mm, le dispositif décrit ci-dessus peut être remplacé par la mise en place d'un mastic sur un fond de joint classé A2-s2, d0 placé entre le nez de plancher et la façade.

Journal officiel n° 154 du 6 juillet 2010, texte n° 31

lorsque le C + D n'est pas appliqué
4. Masse combustible mobilisable
4.1. Définitions

La chaleur de combustion effective d'un matériau de façade est la quantité de chaleur susceptible d'être dégagée lors de la participation de ce matériau à la propagation du feu sur la façade. Elle est exprimée en MJ/kg et est déterminée dans les conditions ci-après.
Cette chaleur de combustion, dite mobilisable (CCM en MJ/kg), est déterminée lors d'essais décrits en annexe A2.
A défaut de ces essais, cette chaleur de combustion mobilisable est le pouvoir combustible supérieur (PCS en MJ/kg) du matériau.
La « masse combustible mobilisable » (M) d'une façade exprimée en MJ/m² est le quotient de la quantité de chaleur susceptible d'être dégagée par la totalité des matériaux combustibles situés dans une surface de référence par la valeur de cette dernière (Sref).
Cette quantité de chaleur est obtenue en faisant la somme des produits suivants : masse de chaque matériau combustible présent dans la surface de référence multipliée par sa CCM.
Les couches combustibles protégées du feu extérieur par un écran coupe-feu de degré 1/2 heure ou EI 30 ne sont pas comptées dans le calcul de la masse combustible mobilisable.

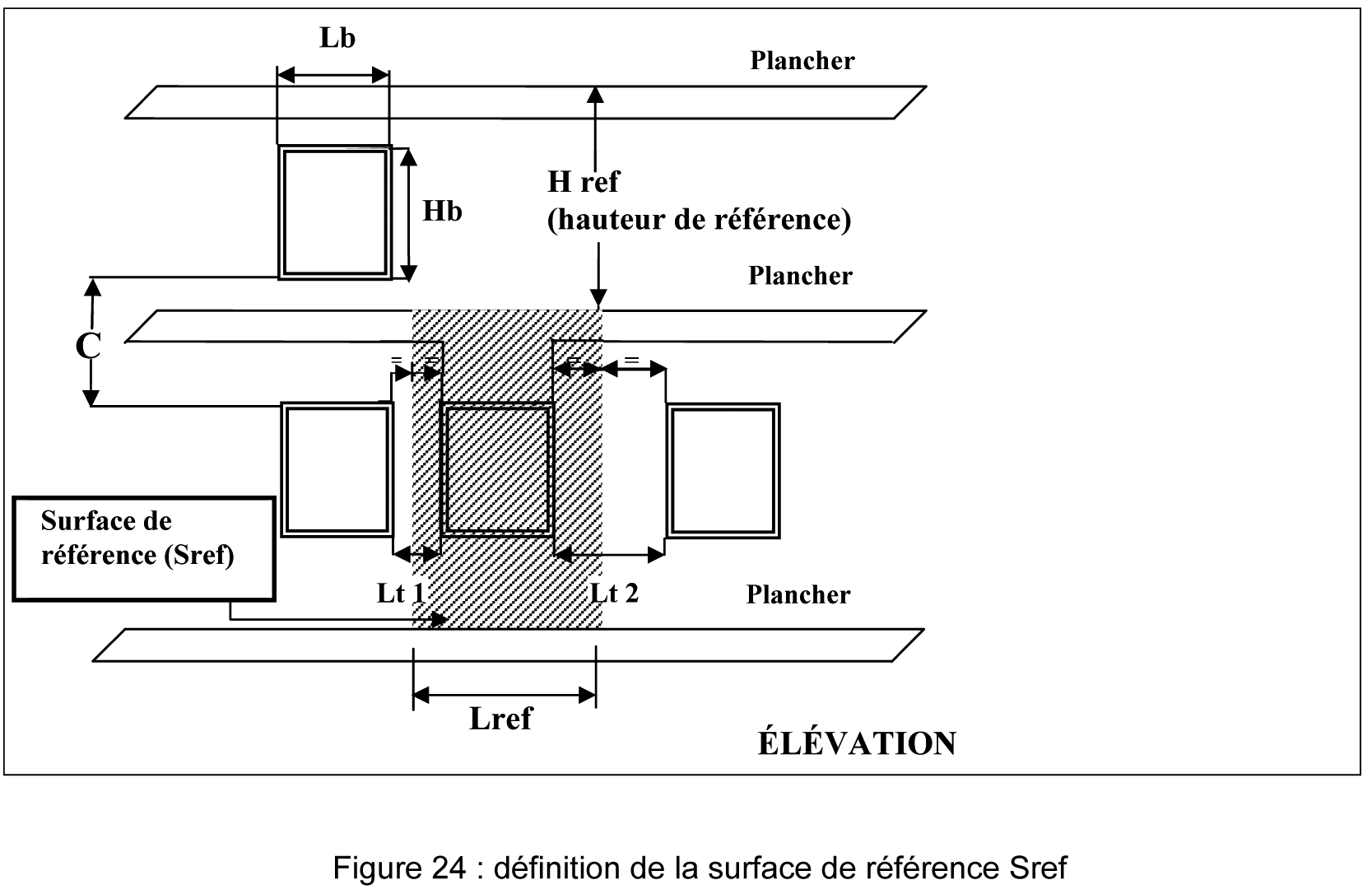

La surface de référence est définie sur un plan parallèle à la baie et déterminée comme suit (figure 24) :
Sref = Href x Lref.
Href : hauteur de référence égale à la hauteur d'étage comptée de dessus de dalle à dessus de dalle.
Lref : largeur de référence égale à la largeur de baie (Lb) augmentée de part et d'autre d'une largeur égale à la moitié de la largeur de chaque trumeau (1/2 Lt1, 1/2 Lt2). Chacune de ces deux valeurs (1/2 Lt1, 1/2 Lt2) est limitée à la valeur de la hauteur de la baie (Hb) divisée par 4.

Journal officiel n° 154 du 6 juillet 2010, texte n° 31

4.2. Evaluation de la masse combustible mobilisable
d'une façade selon les bâtiments

Pour les IGH, tous les éléments combustibles constitutifs de la façade sont à considérer pour calculer la masse combustible mobilisable.
Pour les autres bâtiments, tous les éléments combustibles constitutifs de la façade sont à prendre en compte à l'exclusion :
― des profilés et des garnitures d'étanchéité constitutifs des menuiseries et des garde-corps situés hors du C et du D ;
― des stores extérieurs.
